地下炮孔清理車

UDK-40地下炮孔清理車，是一種專門用于清理非煤礦山地下開采中鉆孔后炮孔內殘留巖粉、積水以及錨桿錨索等支護孔的塌孔修復等作用的礦用車輛。同時可給裝藥器提供作業平臺和用于對孔、輸送炸藥的多自由度機械臂、卷管裝置和氣源，實現機械化裝藥。主要應用于地下金屬礦、非金屬礦等非煤巷道工程等場合，是實現礦山機械化、自動化和智能化作業的關鍵設備之一。

送管深度：≤35m
供氣裝置壓力：0.8MPa
適應炮孔內徑：Φ40~Φ90mm

產品介紹

產品圖片

產品特點

1.多功能：可自行走，自帶動力系統與空壓機，可清理炮孔以及輔助裝藥器進行裝藥。

2.靈活性：模塊化設計、布置緊湊合理、鉸接轉向，行走轉彎靈活。

3.動力強勁：全柴油機動力，變矩器四輪驅動工程底盤。

4.安全性：液壓濕式雙制動系統，行車給油制動，駐車閉式彈簧制動。

5.精準性：送管機構精準測量送/退管深度，多自由度送管臂能夠精準對孔。

6.高效率：遙控操控系統，確保足夠的安全作業距離，可通過遙控實現對孔、吹孔、送藥等各個執行動作。代替人工作業，效率高，并且安全可靠。

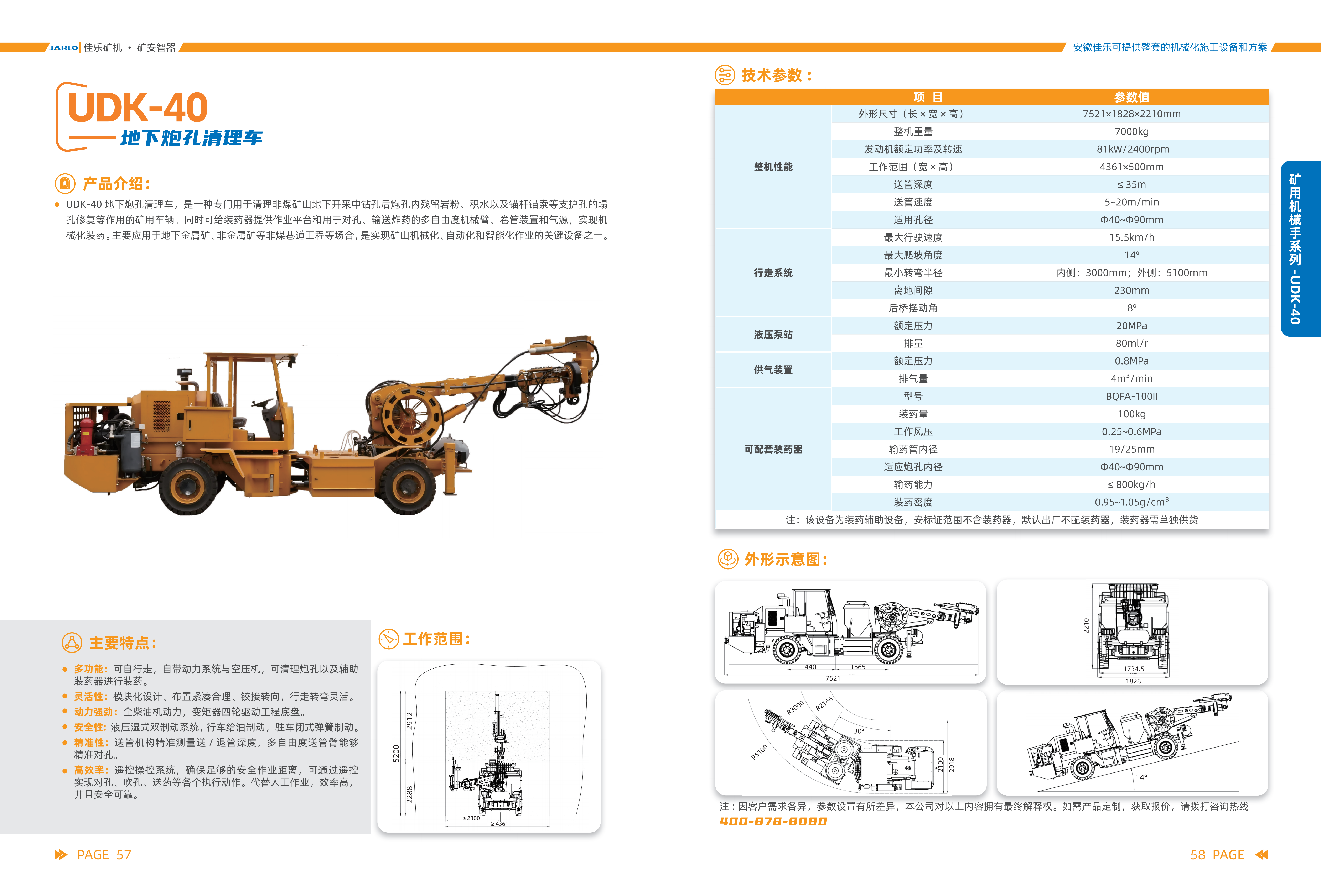

設備視圖

設備參數

項目		參數值
整機性能	外形尺寸(長×寬×高)	7521×1828×2210mm
	整機重量	7000kg
	發動機額定功率及轉速	81kW/2400rpm
	工作范圍	4361x500mm
	送管深度	≤35m
	送管速度	5~20m/min
	適用孔徑	Φ40~Φ90mm
行走系統	最大行駛速度	15.5km/h
	最大爬坡角度	14°
	最小轉彎半徑	內側：3000mm；外側：5100mm
	離地間隙	230mm
	后橋(車體)擺動角	8°
液壓泵站	額定壓力	20MPa
液壓泵站	排量	80ml/r
供氣裝置	額定壓力	0.8MPa
供氣裝置	排氣量	4m3/min
可配套裝藥器	型號	BQFA-100II
	裝藥量	100kg
	工作風壓	0.25~0.6MPa
	輸藥管內徑	19/25mm
	適應炮孔內徑	Φ40~Φ90mm
	輸藥能力	≤800kg/h
	裝藥密度	0.95~1.05g/cm3
注：該設備為裝藥輔助設備，安標證范圍不含裝藥器，默認出廠不配裝藥器，裝藥器需單獨供貨
